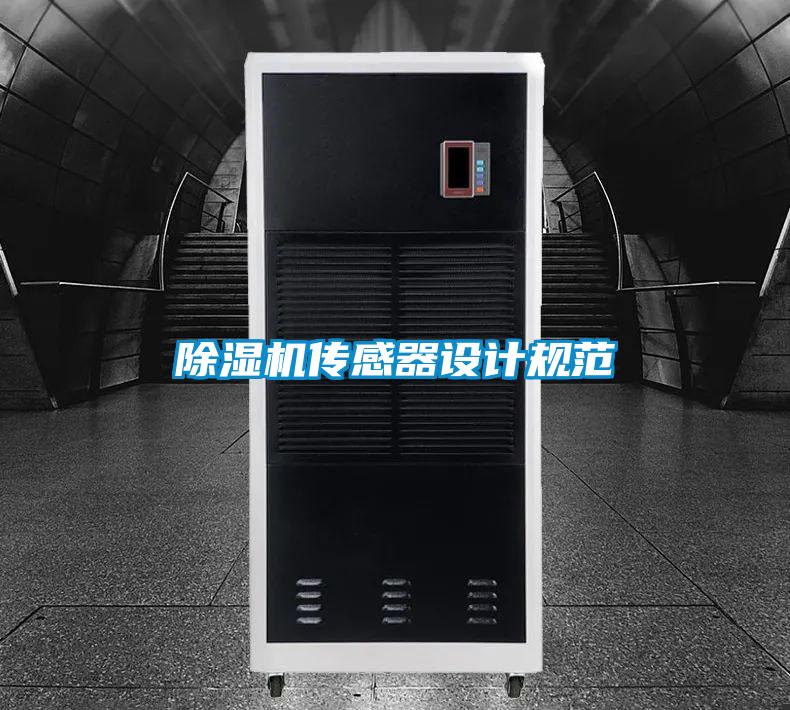

除濕機傳感器設計規范

　　(1)除濕機傳感器的定義

　　除濕機傳感器是能感受規定的被測量并按照一定規律轉換成可用輸出信號的器件或裝置。傳感器輸出信號有很多形式，如電壓、電流、頻率、脈沖等。輸出信號的形式由傳感器的原理確定。

　　(2)除濕機傳感器的組成

　　一般講除濕機傳感器通常由敏感元件和轉換元件組成。其中，敏感元件是指傳感器中能直接感受被測量的部分；轉換元件指傳感器中能將敏感元件的輸出，轉換為適于傳輸和測量的電信號的部分。由于傳感器輸出信號一般都很微弱，需要有信號調節與轉換電路將其放大或轉換為容易傳輸、處理、記錄和顯示的形式。隨著半導體器件與集成技術在傳感器中的應用，傳感器的信號調節與轉換電路，可安裝在傳感器的殼體里，或與敏感元件一起集成在同一芯片上。因此，信號調節與轉換電路以及所需電源都應作為傳感器組成的一部分。常見的信號調節與轉換電路有放大器、電橋、振蕩器、電荷放大器等，它們分別與相應的傳感器相配合。

　　溫濕度度是除濕系統中最重要的調節參數，溫濕度度調節也是除濕機自控的核心部分。而在溫濕度的調節中，首先要解決的就是要進行準確的檢測，使用的檢測元侔一般采用溫度計和傳感器。電阻溫度計，是利用金屬或半導體材料的電阻率隨其溫度變化的原理制成的感溫元件，用來測量溫度。根據感溫部分材料的不同，分為鉑電阻、銅電阻和鎳電阻溫度計，熱敏電阻溫度計。

　　1、金屬熱電阻溫度計

　　鉑、銅、鎳等金屬的電阻值隨溫度的升高而增大，利用這個性質將溫度變換為電阻值，

　　這種測量溫度的元件稱為金屬熱電阻。

　　（1）、鉑電阻溫度計。具有準確度高、穩定性好、性能可靠等優點。工程上常用的鉑電阻溫度感溫元件采用直徑為0.05~0.07umum的鉑紹，或0，002一0，005um的鉑帶制成。一般用來測量-200一S00℃之間的溫度。

　　（2）、銅電阻溫度計。銅價格較低，一般用于-50一100℃的溫度測量中。

　　（3）、鎳電阻溫度計。價格便宜，一般用來測量-60?一180℃的溫度。

　　2、半導體熱敏電阻

　　半導體熱敏電阻是由鎳、錳、銅和鐵等的氧化物，以適當比例混合燒結而成。半導體熱敏電阻的電阻溫度系數大，使它比金屬電阻在相同溫度變化下，具有更大的輸出信號。它特別適用于空調及除濕工程中作為溫度傳感器。

　　半導體熱敏電阻有如下一些特點：

　　（1）、半導體熱敏電阻具有負的溫度系數。即當溫度升高時熱敏電阻的電阻值將減少，反之則增大。這與普通金屬熱電阻正好相反。

　　（2）、半導體熱敏電阻的溫度系數，要比純金屬熱電阻的溫度系數大許多倍。因此，它對溫度變化的反應，要比一般金屬熱電阻靈敏得多，或者說在同樣溫度變化時，半導體熱敏電阻可發出更大的信號。

　　（3）、半導體熱敏電阻的幾何尺寸可以做到很小，1000歐的熱敏：電阻體形也只是小米粒大小，安裝簡便。由于電阻值及電阻溫度系數都很大，所以連接線路的溫度變化或接觸電阻的影響均可忽視。因為體形小所以時間常數也很小。

　　（4）、半導體熱敏電阻一個很大的缺點，是具有明顯的非線性溫度一電阻值特牲曲線。這給控制測量帶來了很大的不方便。

　　熱敏電阻的結構，熱敏電阻的靈敏面是一層由金屬或半導體熱敏材料制成的厚約0.01um的薄片，粘在一個絕緣的襯底上，襯底又粘在一金屬散熱器上；使用熱特牲不同的襯底，可使探測器的時間常數由大約1ms變到50mS。因為熱敏材料本身不是很好的吸收體，為了提高吸收系數，靈敏面表面都要進行黑化。早期的熱敏電阻是單個元件接在惠更斯電橋的一個臂上。現在的熱敏電阻多為兩個相同規格的元件裝在一個管殼里，一個作為接收元件，另一個作為補償元件，接到電橋的兩個臂上，可使溫度的緩慢變化不影響電橋平衡。
