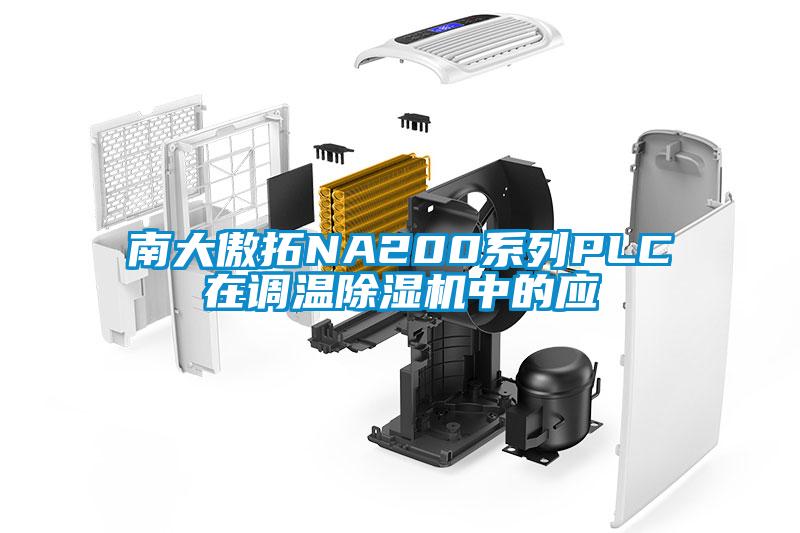

南大傲拓NA200系列PLC在調溫除濕機中的應

　　一、概述

　　調溫除濕機又名恒溫除濕機用蒸發器與冷凝器來對空氣進行處理，從而達到調溫除濕的目的。其工作過程中回收系統的冷凝熱，來彌補空氣中因?yàn)槔鋮s除濕時散失的熱量，是一種高效節能的除濕方式，已經廣泛應用于國防工程、人防工程、煙草及石化行業、地鐵車站、航天領域凈化工程、實驗室、電訊器材室、檔案室、食品房、制藥或膠片車間、特種玻璃制造、糧食、木材等的除濕干燥和高濕空間的除濕與溫度控制等有除濕要求的場所。而我國氣候類型多樣，大部分地區冬夏溫差大，熱/冷/濕負荷隨時間變化明顯，傳統的除濕干燥系統不能很好的滿足實際的需要。

　　室內濕空氣通過蒸發器表面時，因蒸發器溫度低于濕空氣的露點溫度，空氣中的水蒸汽便冷凝析出，聚積于接水盤內，由水管排出，空氣的含濕量下降。經過除濕后的濕空氣再通過風冷冷凝器升溫，其相對濕度下降，從而達到干燥環境空氣的目的。

　　南大傲拓采用NA200系列PLC，為杭州調溫除濕機生產廠家科學合理的開發了一套專用控制系統，在調溫除濕行業中取得良好應用效果。

　　二、工藝簡述

　　調溫除濕機是提供一種可以在不同室內、外溫度下對室內進行供熱、制冷和除濕以滿足室內溫濕度要求的管道式調溫調濕方法及其設備，具有如下優點：以提高除濕調溫系統的性能，擴大除濕調溫系統的適用范圍。

　　運行模式多：管道式調溫除濕機具有降溫除濕、調溫除濕、升溫除濕、制熱、自動除霜等運行模式。而且室外換熱器還可以采用風冷和水冷等不同形式。

　　調節范圍大：由于管道式調溫除濕機具有多種不同的運行模式，從降溫除濕到制熱運行，提高了系統的制冷、制熱、除濕的調節范圍，能夠滿足不同冷/熱/濕負荷的需求。

　　調節精度高：管道式調溫除濕機在通過運行模式轉換來調節制冷量、制熱量和除濕量，在每種運行模式下，還可以調室外換熱器的風機轉速(風冷型換熱器)和水泵轉速(水冷型換熱器)來調整室外換熱器和室內換熱器之間的熱量分配，對系統的制冷量或制熱量進行微調，以提高溫濕度的調節精度。

　　適用范圍廣：由于管道式調溫除濕機具有多種運行模式，能夠?qū)崿F(xiàn)較大范圍的制冷/制熱/除濕的調節范圍，室外換熱器可以采用風冷或者水冷等形式，能夠在不同地區使用，以滿足全年運行冷/熱/濕負荷的要求，以實現對空氣溫濕度的控制。

　　自動控制：根據室內溫濕度的設計要求，實時檢測室內的溫濕度、室外溫度和系統的運行狀態，根據室內溫濕度的變化和室外溫度條件，自動轉換系統的運行模式，以保證室內的溫濕度要求和系統安全運行。

　　三、硬件配置

　　序號

　　名稱型號數量備注

　　1CPU模塊200CPU201-路數字量輸入；6路數據量輸出；

　　2模塊量模塊200AIM201-路模擬量輸入

　　3觸摸屏VIEW寸彩顯；800*480；帶USB和網口下載；

　　四、軟件設計

　　系統軟件包括兩部分：PLC程序和觸摸屏程序。

　　一）PLC控制過程根據調溫除濕機設定畫面選擇不同的數值確定所需的模式，0-自動、1-通風、2-升溫除濕、3-降溫除濕。

　　注：T-室內溫度，TS-室內溫度設定值；H-室內濕度，HS-室內濕度設定值；

　　溫度精度為Δt℃，濕度精度為Δh%。

　　1、通風模式：按開機鍵后立即開送風機，按關機鍵送風機立即停，壓縮機、室外風機及四通閥均不參與運轉

　　2、升溫除濕（室內溫度傳感器不參與控制）：按開機鍵后立即開送風機

　　上載順序：

　　當H≥HS+0.4Δh%，上載累計運行時間較短的壓縮機，同時相應系統四通閥得電；

　　當H≥HS+0.8Δh%，上載另一臺壓縮機，同時相應系統四通閥得電；

　　下載順序：

　　當H＜HS-0.3（0.3代表回落比）Δh%，下載累計運行時間較長的壓縮機，30秒后相應系統四通閥失電；

　　當H＜HS-0.6Δh%，30秒后相應系統四通閥失電

　　注：升溫除濕模式，壓縮機與四通閥同步啟停,室內風機正常運轉

　　3、降溫除濕（室內溫度傳感器不參與控制）：按開機鍵后立即開送風機

　　同升溫除濕模式，但四通閥始終處于失電狀態

　　4、調溫除濕模式：

　　按開機鍵后，先通風運行30秒，系統自行識別制冷（除濕）、加熱模式，機組根據室內溫濕度的實際值和設定值自動運行壓縮機、加熱以實現控制要求；按關機鍵立即停壓縮機及室外風機，得電狀態四通閥在壓縮機停機后30秒斷電，送風機延時70分鐘停。

　　進入制冷（含除濕）狀態條件：T≥TS+Δt℃或H≥HS+Δh%；

　　進入過程：內風機運行30秒后，一臺壓縮機啟動，10秒后另一臺壓縮機啟動，后根據溫濕度條件進行上下載運行

　　進入加熱狀態條件：T＜TS-Δt℃；

　　A、壓縮機制冷（除濕）：

　　上載順序：

　　當T≥TS+0.4Δt℃或H≥HS+0.4Δh%，上載累計運行時間較短壓縮機

　　在一臺壓縮機開啟的狀態下，

　　當T≥TS+0.8Δt℃或（T≥TS-Δt℃且H≥HS+0.8Δh%，上載另一臺壓縮機

　　下載順序：

　　當T＜TS-0.4（可設）Δt℃且H＜HS-0.4Δh%

　　下載累計運行時間較長的壓縮機；

　　當T＜TS-0.8Δt℃且H＜HS-0.8Δh%；

　　下載另一臺壓縮機；

　　B、加熱控制

　　啟動條件當T≤TS-Δt℃且時間持續10秒；

　　運行系統四通閥得電，當T≥TS+Δt℃且時間持續10秒，運行系統四通閥失電，若壓縮機停機，四通閥滯后30失電;

　　其中PLC程序中；最主要為兩臺壓縮機均勻損耗上面！能保證兩臺壓縮機；常時間在均勻工作！保證系統硬件可靠！

　　二)觸摸屏程序主要包括主界面、用戶設定、調試模式、調試參數、故障報警。

　　主界面包括：室內溫濕度實時顯示；

　　用戶設定包括模式設定及溫濕度目標設定；

　　調試模式是方式切換及各設備的手動控制；

　　調試模式是管理員或出廠參數的設置，需要密碼才可進入；

　　故障報警是實時顯示當前所產生的系統故障。

　　五、小結

　　南大傲拓PLC硬件大多選用的進口元器件，制造過程中充分保證產品質量。CPU運算速度快，編程方便，完全滿足成型機這種工作強度大、啟動頻率高、現場工作環境惡劣的場合。相對國外品牌PLC，南大傲拓PLC有很高的性價比。
